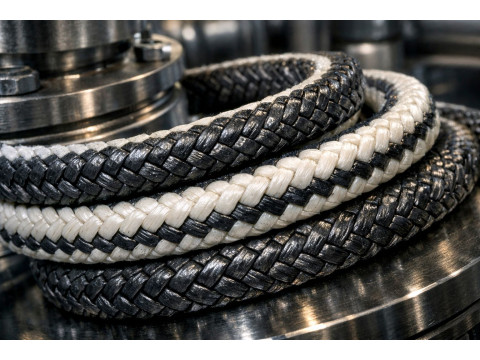

Сальниковая набивка: виды, марки, характеристики и подбор уплотнений по ГОСТ

Введение

В современной промышленности сальниковая набивка является одним из самых надежных и распространенных способов обеспечения герметичности подвижных и неподвижных соединений. Этот простой, но эффективный материал предотвращает утечки рабочих сред - будь то вода, пар, агрессивные химические вещества или органические растворители. Сальниковые уплотнения применяются повсеместно: их устанавливают в центробежные и плунжерные насосы, запорные арматуры, трубопроводную арматуру, специализированные агрегаты и другое промышленное оборудование.

Главная задача любого сальникового узла - минимизировать протечки и защитить систему от потерь давления при минимальном износе вала или штока. Для этого набивка сальниковая укладывается в сальниковые камеры и сжимается с помощью грундбуксы, образуя плотный контакт с поверхностью. При этом важно, чтобы сохранялся допустимый теплоотвод и смазка (часто сама рабочая среда выступает смазочным компонентом).

В этой статье мы подробно разберем, какие бывают виды и типы сальниковых набивок, какие марки (например, АП-31, АПР, ХБП, Графлекс) лучше всего подходят для конкретных условий эксплуатации (температура, давление, агрессивность среды) по ГОСТ 5152, а также дадим пошаговую инструкцию по их правильному подбору и монтажу.

Что такое сальниковая набивка и принцип ее работы в узлах уплотнения

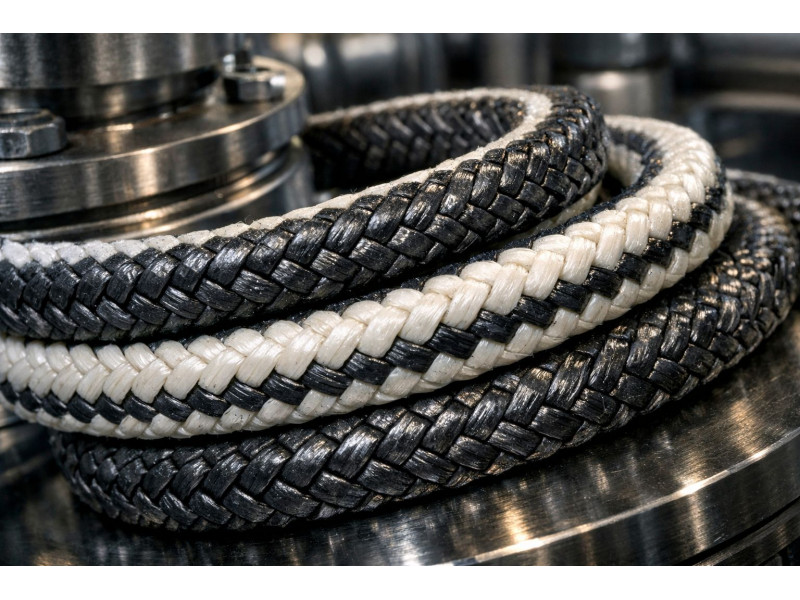

Набивка сальниковая - это уплотнительное изделие прямоугольного, квадратного или круглого сечения, которое представляет собой сплетенный шнур или профиль из различных материалов (нитей асбеста, хлопка, лубяных волокон, терморасширенного графита, фторопласта и др.). Набивка устанавливается в специализированный сальниковый узел, где за счет механического сжатия деформируется, плотно заполняя пустоты между корпусом (камерой) и подвижной деталью (валом, шпинделем, штоком).

Принцип работы сальникового уплотнения базируется на эффекте лабиринтного и контактного сопротивления. Когда гайки сальниковой крышки затягиваются, осевое усилие передается на набивку, заставляя ее расширяться в радиальном направлении. В результате материал плотно прилегает к стенкам камеры и поверхности вала. Однако для стабильной работы необходимо соблюдать баланс:

• Если затянуть сальник слишком сильно, коэффициент трения резко возрастет. Это приведет к перегреву, быстрому износу вала насоса и выгоранию самой набивки.
• Если затянуть недостаточно - рабочая среда (жидкость или газ) под давлением будет свободно вытекать наружу.

Поэтому в процессе эксплуатации насосного оборудования и арматуры сальниковые кольца должны лишь слегка пропускать жидкость (в виде редких капель) - это обеспечивает жидкостное трение, охлаждение узла и смазку контактных поверхностей.

Классификация сальниковых набивок по ГОСТ 5152-84 и составу материалов

На территории стран СНГ основным документом, регламентирующим производство классических уплотнительных шнуров, является ГОСТ 5152-84. Согласно этому стандарту, сальниковая набивка классифицируется по нескольким ключевым признакам, которые напрямую определяют область ее применения.

1. По материалу (основе) нитей:

Материал сердечника и оплетки - главный фактор, от которого зависят термостойкость, химическая стойкость и прочность уплотнения. Выделяют следующие группы:

2. По типу плетения (структуре):

• Сквозного плетения - нити взаимно переплетены по всему сечению. Это обеспечивает максимальную плотность и монолитность структуры.
• С одно- или многослойным оплетением сердечника - имеют внутренний сердечник (крученая нить, жгут) и внешнюю оплетку.
• Скатанная набивка - формируется из свернутой ткани (например, прорезиненной), иногда усилена металлической проволокой.

3. По наличию пропитки и армирования:

Для улучшения герметичности и снижения трения набивки дополнительно обрабатываются. Пропитанная эмульсией или жировым составом набивка лучше скользит и отталкивает воду. А для работы при высоких давлениях применяется армированная продукция - ее усиливают латунной или металлической проволокой, которая предотвращает выдавливание материала из камеры (экструзию).

Асбестовые сальниковые набивки: марки АП-31, АС, АГИ (свойства и применение)

Несмотря на появление современных полимерных и графитовых материалов, асбестовая плетеная набивка по-прежнему широко используется благодаря своей термостойкости, доступной цене и универсальности. В промышленности наиболее востребованы следующие марки:

• АП-31 (Асбестовая Плетеная)
  Это классическая набивка сальниковая АП-31, пропитанная антифрикционным жировым составом на основе нефтяных экстрактов и графитированная. Применяется для уплотнения арматуры и насосов. Рабочие среды: нейтральные и агрессивные жидкие среды, пар, газы, нефтепродукты. Допустимая температура: до +300°C.
• АПР-31 (Асбестовая Плетеная с Проволокой)
  Аналог АП-31, но асбестовая с латунной проволокой в центре каждой нити. Она также прорезиненная, пропитанная антифрикционным жировым составом и покрыта графитом. Армирование позволяет использовать ее при более высоких давлениях (до 32 МПа в арматуре).
• АС (Асбестовая Сухая)
  Это чистая асбестовая cухая плетенная набивка без пропиток, не имеет в составе жиров и графита. Используется там, где недопустимо загрязнение среды смазкой (пищевая промышленность) или для сверхвысоких температур (до +450°C), где любые жиры выгорят. Отлично подходит для уплотнения неподвижных стыков, так как не имеет смазочных свойств для подвижных валов.
• АГИ (Асбестовая Графитированная Ингибированная)
  Сухая асбестовая набивка, проклеенная с графитом. Содержит ингибиторы коррозии, предотвращающие ржавление стальных деталей. Рабочие среды: инертные газы, аммиак жидкий и газообразный, азот, воздух, вода, пар, органические продукты.

Важно помнить, что асбестосодержащие изделия требуют соблюдения норм охраны труда при монтаже (резка) из-за выделения асбестовой пыли, однако в смонтированном состоянии они абсолютно безопасны и гарантируют надежную многолетнюю работу.

Безасбестовые уплотнения: хлопчатобумажные (ХБ), плетеные (ЛП), фторопластовые (ФФ)

В пищевой промышленности, коммунальном водоснабжении и в системах, где перекачиваются чистые жидкости или агрессивные химикаты, применение асбеста запрещено или нецелесообразно. Для таких задач используют различные виды безасбестовых набивок.

Натуральные волокна: Хлопок и Лубяные нити

Они востребованы для работы с питьевой и технической водой (как холодная, так и горячая вода), а также нейтральными жидкостями при низком давлении.

• ХБП-31 (Хлопчатобумажная Плетеная)
  Пропитанная антифрикционным жировым составом. Экологически чистая набивка, которая не царапает валы. Главный минус - низкая температурная стойкость (до +100°C) и подверженность гниению в стоячей воде.
• ЛП-31 (Лубяная Плетеная)
  В качестве основы используются лубяные волокна (лен, пенька), пропитанные жировым составом и графитом. Это так называемая «каболка», которая отлично подходит для кораблестроения (морская вода), артезианских насосов, труб и соединений общего назначения.

Синтетические материалы: Фторопласт (PTFE)

Фторопластовые набивки (например, марка ФФ или АФТ - асбестовая пропитанная суспензией фторопласта с тальком) - это вершина химической стойкости. Фторопласт не растворяется даже в кипящих кислотах, не боится щелочей, окислителей и органических растворителей. Кроме того, материал обладает рекордно низким коэффициентом трения.

Фторопластовые сальниковые набивки могут быть как сухими, так и со специальными силиконовыми пропитками. Их применяют на центробежных насосах химических заводов, перекачивающих жидкие азотные соединения, щелочи и тяжелые агрессивные жидкие среды. Они отличаются абсолютной стерильностью, поэтому востребованы в фармацевтике.

Современные набивки на основе терморасширенного графита (ТРГ) (Графлекс, Герморум)

Если раньше лидером была асбестовая пропитанная продукция, то сегодня рынок промышленного уплотнения забирают безасбестовые инновационные материалы. Главный из них - терморасширенный графит (ТРГ). Набивки из него выпускаются под марками Графлекс, Герморум, ТМГ-0142Ф и др. Их плетут из углеродных волокон, армированных хлопчатобумажными, стеклоровинговыми или металлическими нитями.

Преимущества современных графитовых сальниковых набивок:

1. Термостойкость. Набивка не выгорает до температуры +650°C, а в отсутствие кислорода выдерживает нагрев до +3000°C!
2. Сохранность вала. ТРГ имеет уникальное свойство - он сам является отличной сухой смазкой, поэтому трение о поверхность вала снижается до минимума. Износ дорогостоящих деталей насосов практически прекращается (оставаясь в пределах микрометров), что снижает затраты.
3. Высокая плотность и химическая стойкость. ТРГ герметизирует пары, горячие нефтепродукты, органические растворители (например, этилен) и многие другие жидкости (кроме самых сильных окислителей, таких как азотная кислота или царская водка).

Эти уплотнения применяются на ТЭЦ, АЭС, химических производствах. Использование набивок ТРГ позволяет в разы реже проводить затяжку сальника и замену уплотнительного пакета в камерах, экономя время и деньги компании.

Технические характеристики: как температура, давление и среда (жидкие, газовые) влияют на выбор

Чтобы арматура или центробежный насос работали годами без протечек, марки сальниковых набивок нужно подбирать индивидуально под параметры оборудования. ГОСТ и DIN устанавливают три важнейших фактора:

• Рабочая среда. Что перекачивает насос или трубопроводная система? Это вода горячая/холодная или органические продукты? Если среда нейтральная, подойдет ХБП, АП-31 или кольца ТМКЩ. Если это агрессивные жидкие вещества (щелочи, аммиак, сильные кислоты) - потребуется фторопласт. Для газов (инертные газы, сжиженные газы, водород) используют ТРГ со специальными ингибиторами.
• Максимальное давление. В плунжерных насосах и на паровых задвижках перепад давления огромен (до 32 МПа). Обычная мягкая набивка типа ХБП-31 просядет или будет выдавлена из камеры взоры. Сюда нужна проволокой прорезиненная пропитанная набивка (например, АПР-31, ПМБ) или армированный Графлекс с металлической сердцевиной нити.
• Температура. На высоких температурах (более +250°C) запрещено использовать ХБ волокна, тальк и фторопласт (начинает разрушаться). Подойдут только графит, слюда или асбестовая проклеенная продукция. Для низких температур (криогенных, жидкий азот) резины дубеют, в этих условиях применяют фторолоновые сальники.

Качество набивки должно подтверждаться паспортом изделия и сертификатами соответствия ГОСТ.

Пошаговый алгоритм подбора сальниковой набивки для насосов и арматуры общего назначения

Специалисты по эксплуатации оборудования знают, что правильный подбор сальниковой набивки гарантирует надежную герметичность. Следуйте этому алгоритму, чтобы не ошибиться в спецификации или при покупке в каталоге интернет-магазина (товары в наличии или под заказ):

При сомнениях всегда можно обратиться за подробнее информацией и помощью к производителям РТИ или скачать таблицы сравнения ГОСТ 5152.

Частые ошибки при монтаже и эксплуатации сальниковых узлов: советы по замене

Даже самая качественная сальниковая набивка, такая как асбестовая пропитанная антифрикционным жировым составом (АП-31), может сгореть за один рабочий день, если монтаж выполнен с ошибками. Рассмотрим главные просчеты при работах:

• Резка под прямым углом. Кольца набивки нужно нарезать не ровно, а под углом 45 градусов. Это гарантирует надежную герметизация стыков при формировании кольца и позволяет компенсировать тепловое расширение.
• Совпадение стыков. При укладке нескольких колец в камеру, каждый следующий стык необходимо сдвигать на 90 градусов (или 120 градусов) относительно предыдущего. Если стыки совпадут - образуется канал, и среда (вода, пар, масло) легко найдет выход.
• Перетягивание грундбуксы. Часто механики затягивают болты крышки «до упора», чтобы не было течи. Это приводит к тому, что смазочное вещество (масло, жировой состав) выдавливается. В итоге сухая набивка или резина (паронит) трется о сухой металл - вал сильно нагревается, увеличиваются деформации и происходит полное разрушение уплотнения. Запомните: сальник центробежного насоса должен немного капать (несколько капель в минуту) для охлаждения!
• Неполная очистка камеры. Если перед намоткой новой скатанной набивки не извлечь все старые спекшиеся куски с помощью экстракторов, контактная поверхность будет неровной, герметичность нарушится.

Заключение

Качественная сальниковая набивка - это залог долговременной бесперебойной работы насосов, задвижек, кранов и других узлов как в сельском и коммунальном хозяйстве, так и в атомной и химической промышленности. Современный спектр уплотнений огромен: от традиционных асбестовых марок АП, АПР-31, АС, графитированных нитей, до суперсовременных фторопластовых и углеволоконных решений.

Они перекачивают воду, пар, нефть, летучий аммиак, агрессивные растворители, азотную кислоту и другие газы, обеспечивая герметичность и защиту от потерь. Чтобы купить правильную марку, выберите нужную плотность, оцените давление, изучите область применения в паспортах производителей, проверьте наличие продукции на складах России и запросите прайсы с ценами или сертификат.

На сегодняшний день, как показала практика, грамотный выбор (например, замена асбестовой армированной набивки апрпс на безасбестовые ТРГ кольца) позволяет значительно повысить ресурс механизмов и снизить затраты компании на обслуживание оборудования.
